AD系列
AD 系列是卓立漢光新推出的燕尾副導軌手動直線滑臺。該系列產品主體材料采用硬質鋁合金，表面氧化黑處理，齒輪齒條驅動，燕尾副導軌導向，負載能力強，調整速度較快，且具有鎖緊功能。
AD系列鋁合金燕尾式手動直線滑臺特點：
|
型號 |
AD60C-40 |
AD160C-40 |
AD260C-40 |
AD360C-40 |
|
|
臺面尺寸 |
40×40 |
||||
|
厚度 |
30 |
||||
|
移動量（°） |
60 |
160 |
260 |
360 |
|
|
最小讀數（mm） |
0.1 |
||||
|
驅動方式 |
正齒輪齒條 m=0.5 |
||||
|
導軌 |
燕尾副 |
||||
|
主體材料及表面處理 |
鋁合金，黑色陽極氧化處理 |
||||
|
自重（Kg） |
0.25 |
0.4 |
0.55 |
0.7 |
|
|
中心負載（Kg） |
5 |
||||
|
型號 |
AD40C-60 |
AD140C-60 |
AD240C-60 |
AD340C-60 |
|
|
臺面尺寸 |
60×60 |
||||
|
厚度 |
34 |
||||
|
移動量（°） |
40 |
140 |
240 |
340 |
|
|
最小讀數（mm） |
0.1 |
||||
|
驅動方式 |
正齒輪齒條 m=0.5 |
||||
|
導軌 |
燕尾副 |
||||
|
主體材料及表面處理 |
鋁合金，黑色陽極氧化處理 |
||||
|
自重（Kg） |
0.45 |
0.7 |
0.95 |
1.2 |
|
|
中心負載（Kg） |
6 |
||||

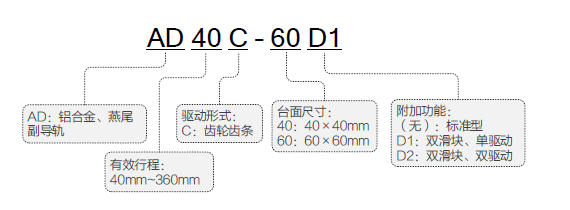

| 型號 | PDF圖紙 | 3D圖紙 |
|---|---|---|
| AD60C-40 |  |
 |
| AD160C-40 | |
|
| AD260C-40 | |
|
| AD360C-40 | |
|
| AD40C-60 | |
|
| AD140C-60 | |
|
| AD240C-60 | |
|
| AD340C-60 | |
|
| AD140C-60D1 | |
|
| AD140C-60D2 | |
|
| AD160C-40D1 | |
|
| AD160C-40D2 | |
|
| AD240C-60D1 | |
|
| AD240C-60D2 | |
|
| AD260C-40D1 | |
|
| AD260C-40D2 | |
|
| AD340C-60D1 | |
|
| AD340C-60D2 | |
|
| AD360C-40D1 | |
|
| AD360C-40D2 | |
|
