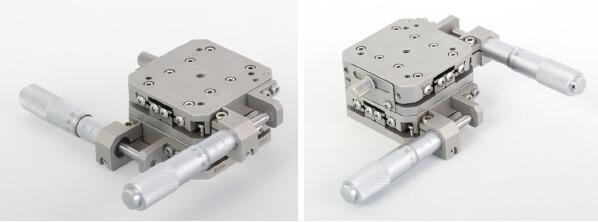

NFPG系列超高精密手動擺動滑臺

NFPG 系列產品是卓立漢光開發的超高精密手動擺動滑臺，該系列產品主體材料采用304 不銹鋼，使用進口超高精密弧形交叉滾柱導軌導向，分厘卡驅動，臺面運行平穩，無回程間隙，旋轉中心擺動精度達到國際水平。該系列產品可配合卓立漢光NFP 系列超高精密手動直線滑臺、NFPR系列超高精密手動旋轉滑臺使用，特別適合于超高精度的手動調整領域，尤其是光纖耦合或光波導器件、DPSS 激光部件的精密調整，也可在真空中使用（需換裝真空脂）

產品咨詢

資料下載

資料與圖紙

產品概述

產品概述

特點：

• 采用超高精密進口弧形交叉滾柱導軌
• 主體材料為304不銹鋼，具有非常好的耐腐蝕性
• 采用分厘卡驅動、彈簧復位，靈敏度高、靈活性好
• 旋轉中心擺動精度達到國際水平，適合用于光纖調芯或生醫探針精密調整

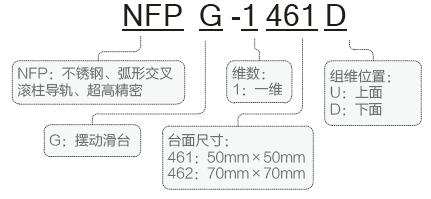

命名規則：

NFPG系列超高精密手動擺動滑臺選型表：

型號	NFPG-1461U	NFPG-1461D	NFPG-1462U	NFPG-1462D
行程(°)	±7.5	±5	±7.5	±5
設計中心高度	94	111	71.5	96.5
臺面尺寸	50×50	50×50	70×70	70×70
厚度	17		25
導軌	進口弧形交叉滾柱導軌
驅動方式	分厘卡
復位機構	拉簧
主體材料及表面處理	不銹鋼，鈍化
自重(Kg)	0.36	0.36	0.82	0.82
靈敏度*(″)	3	2	3	2
旋轉中心跳動(µm)	≤10
分厘卡旋轉一周角度(°)	≈0.28	≈0.24	≈0.33	≈0.26
中心負載**(Kg)	1.5		2.5

*注：靈敏度是在分厘卡移動1μm的情況下測試的結果。
**注：當負載≥3Kg時，推薦在±3°以內使用。
