BSRB系列

BSRB系列接桿支架

ZOLIX提供的12.7mm接桿支架包含了帶底座式結構支架產品。這種光學接桿支架為安裝連接接桿與面包板或光學平臺使用。該系列產品提供了25mm~150mm長度規格范圍可選，并且提供了5件套裝的產品選擇。
產品咨詢
資料下載
產品概述

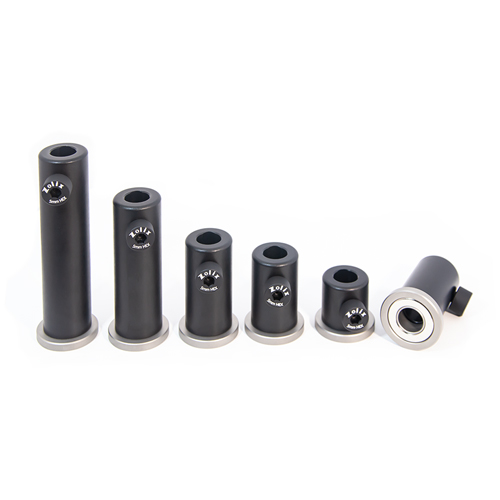

BSRB系列接桿支架

產品說明

· 12.7mm接桿支架專為12.7mm無底座光學接桿配套使用設計
· 插入12.7mm接桿支架的光學接桿可通過內六角滾花頭螺釘進行定位與鎖緊
· 采用高強度7075-T6航空鋁中空內六角滾花頭螺釘設計，預載力彈簧與POM頭配合緊固接桿
· 接桿支架安裝接桿的孔口設計有圓弧凹槽，可與接桿形成雙線接觸的穩定結構
· 帶底座接桿支架底部配置環形磁鐵，能在支架緊固前提供足夠的吸附力
· 光學接桿可貫穿底座，增大高度調節范圍，實現最低光束高度位置
· 接桿支架長度：25mm~150mm可選
· 每種規格配備1件與5件裝選擇



ZOLIX提供的12.7mm接桿支架包含了帶底座式結構支架產品。這種光學接桿支架為安裝連接接桿與面包板或光學平臺使用。為了提高光學接桿在支架上的安裝穩定性，我們在接桿安裝貫穿孔上設計有疊加的圓弧凹槽，該結構使得接桿與支架形成穩定的雙線接觸方式。同時，我們考慮需要經常調整高度的接桿緊固可靠，又要對其結構外觀進行保護，因此我們設計采用了內六角滾花頭螺釘。該內六角滾花頭螺釘為中空結構，設計有預載力彈簧帶動POM頭來緊固接桿，為此結構我們采用高強度的7075-T6航空鋁，但仍需注意鎖緊內六角滾花頭螺釘?shù)淖畲罅夭粦?yīng)超過3.2N·m。使用5mm內六角扳手加力緊固螺釘時，為防止力矩過大，建議采用L形內六角扳手，并握住L形短柄處操作。帶底座接桿支架利用壓塊進行鎖緊定位，在鎖緊前，底座設計有環形磁鐵，特別針對在光學平臺等帶有導磁臺面的場景使用，可在壓塊鎖緊前，對光學元件進行預定位。帶底座接桿支架為貫穿孔設計，增大接桿的高度調節范圍，進而實現最低光束高度位置。該系列產品提供了25mm~150mm長度規格范圍可選，并且提供了5件套裝的產品選擇。

12.7 mm帶底座接桿支架

型號 BSRB12.7-25B BSRB12.7-25B-P5 BSRB12.7-30B BSRB12.7-40B BSRB12.7-40B-P5 BSRB12.7-50B BSRB12.7-50B-P5 BSRB12.7-75B BSRB12.7-75B-P5 BSRB12.7-100B BSRB12.7-100B-P5 BSRB12.7-150B BSRB12.7-150B-P5
材質 支架本體6061-T6鋁合金/底座本體304不銹鋼 支架本體6061-T6鋁合金/底座本體304不銹鋼 支架本體6061-T6鋁合金/底座本體304不銹鋼 支架本體6061-T6鋁合金/底座本體304不銹鋼 支架本體6061-T6鋁合金/底座本體304不銹鋼 支架本體6061-T6鋁合金/底座本體304不銹鋼 支架本體6061-T6鋁合金/底座本體304不銹鋼 支架本體6061-T6鋁合金/底座本體304不銹鋼 支架本體6061-T6鋁合金/底座本體304不銹鋼 支架本體6061-T6鋁合金/底座本體304不銹鋼 支架本體6061-T6鋁合金/底座本體304不銹鋼 支架本體6061-T6鋁合金/底座本體304不銹鋼 支架本體6061-T6鋁合金/底座本體304不銹鋼
表面處理 支架本體黑色陽極氧化 支架本體黑色陽極氧化 支架本體黑色陽極氧化 支架本體黑色陽極氧化 支架本體黑色陽極氧化 支架本體黑色陽極氧化 支架本體黑色陽極氧化 支架本體黑色陽極氧化 支架本體黑色陽極氧化 支架本體黑色陽極氧化 支架本體黑色陽極氧化 支架本體黑色陽極氧化 支架本體黑色陽極氧化
適配接桿直徑 Ø12.7mm Ø12.7mm Ø12.7mm Ø12.7mm Ø12.7mm Ø12.7mm Ø12.7mm Ø12.7mm Ø12.7mm Ø12.7mm Ø12.7mm Ø12.7mm Ø12.7mm
黑色本體長度 25mm 25mm 30mm 40mm 40mm 50mm 50mm 75mm 75mm 100mm 100mm 150mm 150mm
強磁底座直徑 Ø32mm Ø32mm Ø32mm Ø32mm Ø32mm Ø32mm Ø32mm Ø32mm Ø32mm Ø32mm Ø32mm Ø32mm Ø32mm
內六角滾花頭螺釘安裝孔規格 M6×1 M6×1 M6×1 M6×1 M6×1 M6×1 M6×1 M6×1 M6×1 M6×1 M6×1 M6×1 M6×1
單包產品數量 1件 5件 1件 1件 5件 1件 5件 1件 5件 1件 5件 1件 5件

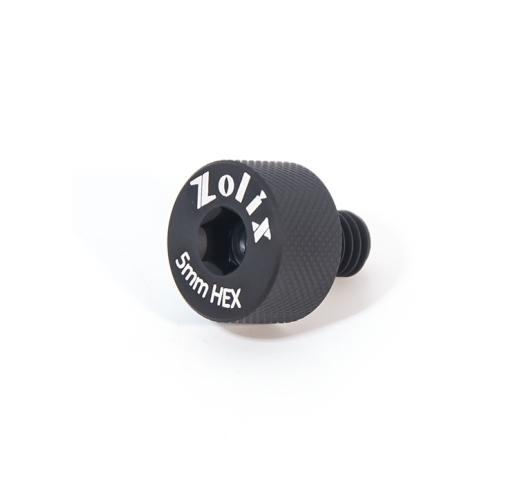

內六角滾花頭螺釘

型號

HTS5-T6-P10

本體材質

7075-T6鋁合金

表面處理

本體黑色陽極氧化

螺紋接口規格

M6×1

內六角規格

5mm

附送配件

5mm內六角扳手/1pcs

單包產品數量

10件
型號 PDF圖紙 3D圖紙
BSRB12.7-25B
BSRB12.7-25B-P5
BSRB12.7-30B
BSRB12.7-40B
BSRB12.7-40B-P5
BSRB12.7-50B
BSRB12.7-50B-P5
BSRB12.7-75B
BSRB12.7-75B-P5
BSRB12.7-100B
BSRB12.7-100B-P5
BSRB12.7-150B
BSRB12.7-150B-P5
