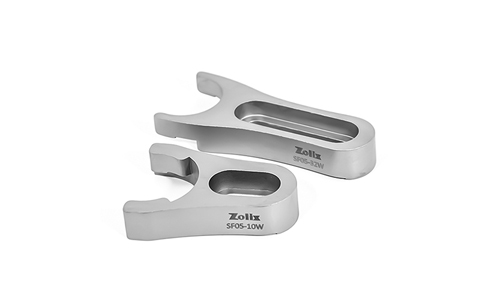

SF05系列接桿支架壓塊

該系列接桿支架壓塊采用粉末冶金成型工藝制造，實心結構的內部致密，在安裝接桿支架的場景下，形成三點式接觸提高產品穩定性，同時給帶底座光學接桿和接桿支架提供足夠的夾持力（特別注意，在光學平臺上過度鎖緊壓塊可能導致平臺臺面變形，從而導致光機組件失準）。

產品咨詢

資料下載

產品概述

SF05系列接桿支架壓塊產品規格詳情頁

產品說明

12.7mm接桿支架壓塊可將帶底座光學接桿或接桿支架固定在面包板或光學平臺上
高穩定性的316不銹鋼設計，采用一體式粉末冶金成型技術制造
壓塊在使用過程中，可以繞著帶底座光學接桿或接桿支架360°旋轉，匹配最恰當?shù)陌惭b孔位置
腰型沉頭孔長度有10mm、32mm、45mm三種規格可選
每種規格配備1件與5件裝選擇

ZOLIX提供的12.7mm接桿支架壓塊包含了腰型沉頭孔長度10mm、32mm、45mm三種產品規格，為靈活定位安裝光學接桿組件提供更多選擇。該系列接桿支架壓塊采用粉末冶金成型工藝制造，實心結構的內部致密，在安裝接桿支架的場景下，形成三點式接觸提高產品穩定性，同時給帶底座光學接桿和接桿支架提供足夠的夾持力（特別注意，在光學平臺上過度鎖緊壓塊可能導致平臺臺面變形，從而導致光機組件失準）。該系列產品可與12.7mm接桿支架，25mm帶底座光學接桿及25mm調高光學接桿配套使用，并且提供了5件套裝的產品選擇。

選型表

型號	SF05-10W	SF05-10W-P5	SF05-32W	SF05-32W-P5	SF05-45W	SF05-45W-P5
材質	316不銹鋼	316不銹鋼	316不銹鋼	316不銹鋼	316不銹鋼	316不銹鋼
夾持直徑	Ø32mm	Ø32mm	Ø32mm	Ø32mm	Ø32mm	Ø32mm
腰型沉頭孔規格	10mm	10mm	32mm	32mm	45mm	45mm
附送配件	M6內六角圓柱頭螺釘、Ø6mm平墊	M6內六角圓柱頭螺釘、Ø6mm平墊	M6內六角圓柱頭螺釘、Ø6mm平墊	M6內六角圓柱頭螺釘、Ø6mm平墊	M6內六角圓柱頭螺釘、Ø6mm平墊	M6內六角圓柱頭螺釘、Ø6mm平墊
成型工藝	粉末冶金	粉末冶金	粉末冶金	粉末冶金	粉末冶金	粉末冶金
單包產品數量	1件	5件	1件	5件	1件	5件

型號	PDF圖紙	3D圖紙
SF05-10W
SF05-10W-P5
SF05-32W
SF05-32W-P5
SF05-45W
SF05-45W-P5
