首頁 > 產品 > 光機械及元件 > 安裝件/附件 > 25mm帶底座光學接桿

SRA25-12.5T4

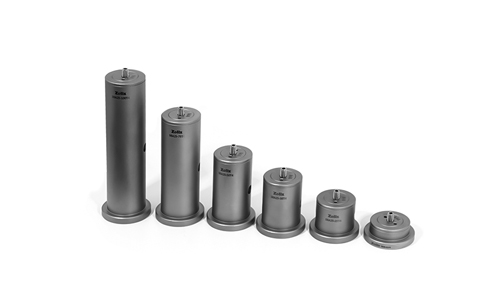

25mm帶底座光學接桿

ZOLIX提供的25mm帶底座光學接桿采用303不銹鋼實心結構一體式設計，具備良好的強度與剛度，表面經過細膩砂化及鈍化處理，具備良好的消光效果。這種光學接桿常用于光機元件構成系統的基礎支撐部件，是光機械中使用較多的基礎產品。

產品咨詢
資料下載
產品概述

25mm帶底座光學接桿產品規格詳情頁

產品說明

直徑25 mm 帶有安裝底座的一體式光學接桿可作為光機元件的基礎支撐部件
采用303不銹鋼制造，表面噴砂鈍化處理后有良好消光效果
光學接桿頂部M4或M6螺紋孔兩種系列可選
光學接桿頂部包括2個Ø2mm定位銷孔，可用于對光機元件的精準定位安裝
光學接桿本體外圓中心徑向具備1個Ø6mm貫穿孔，可用于其安裝在面包板或光學平臺等產品上加力鎖緊或拆卸使用
底座式設計可搭配不銹鋼叉塊在面包板或光學平臺等產品上靈活安裝固定
接桿長度：12.5mm~300mm可選

ZOLIX提供的25mm帶底座光學接桿采用303不銹鋼實心結構一體式設計，具備良好的強度與剛度，表面經過細膩砂化及鈍化處理，具備良好的消光效果。這種光學接桿常用于光機元件構成系統的基礎支撐部件，是光機械中使用較多的基礎產品。我們提供的25mm帶底座光學接桿包括頂部M4和M6螺紋孔的兩個系列類型，其中頂部M4螺紋孔系列接桿長度范圍在12.5mm~300mm，頂部M6螺紋孔系列接桿長度范圍在20mm~300mm。兩個系列的光學接桿除SRA25-12.5T4（M4貫穿孔結構，頂部與底部均為M4螺紋孔）外，底部均有M6螺紋孔，頂部與底部的安裝螺紋孔可用于連接光機元件與平臺基礎。同時我們考慮到一些光學調整架要保持光軸中心相對接桿位置固定，我們?cè)陧敳吭O(shè)計了2個Ø2mm定位銷孔，可用于對光機元件的精準定位安裝。光學接桿與面包板或光學平臺的安裝可使用底部M6螺孔連接，并使用接桿徑向Ø6mm貫穿孔配合內六角扳手等工具進行鎖緊或拆卸，若想要光學接桿在面包板或光學平臺等上自由位置安裝，可搭配不銹鋼叉塊使用。

選型表

型號 材質 表面處理 長度 外徑規格 頂部螺紋孔規格 底部螺紋孔規格 平行度 垂直度 附送螺釘規格 附送螺釘數量 徑向貫穿孔規格 頂部定銷孔規格/數量
SRA25-12.5T4 303不銹鋼 噴砂鈍化 12.5mm Ø25mm M4貫穿孔 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 - Ø2mm/2個
SRA25-20T4 303不銹鋼 噴砂鈍化 20mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-25T4 303不銹鋼 噴砂鈍化 25mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-30T4 303不銹鋼 噴砂鈍化 30mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-38T4 303不銹鋼 噴砂鈍化 38mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-40T4 303不銹鋼 噴砂鈍化 40mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-45T4 303不銹鋼 噴砂鈍化 45mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-50T4 303不銹鋼 噴砂鈍化 50mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-55T4 303不銹鋼 噴砂鈍化 55mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-60T4 303不銹鋼 噴砂鈍化 60mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-70T4 303不銹鋼 噴砂鈍化 70mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-75T4 303不銹鋼 噴砂鈍化 75mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-80T4 303不銹鋼 噴砂鈍化 80mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-85T4 303不銹鋼 噴砂鈍化 85mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-100T4 303不銹鋼 噴砂鈍化 100mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-150T4 303不銹鋼 噴砂鈍化 150mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-200T4 303不銹鋼 噴砂鈍化 200mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-300T4 303不銹鋼 噴砂鈍化 300mm Ø25mm M4 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-20T6 303不銹鋼 噴砂鈍化 20mm Ø25mm M6 M6 ＜20μm ＜20μm M6×16內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-25T6 303不銹鋼 噴砂鈍化 25mm Ø25mm M6 M6 ＜20μm ＜20μm M6×16內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-30T6 303不銹鋼 噴砂鈍化 30mm Ø25mm M6 M6 ＜20μm ＜20μm M6×16內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-38T6 303不銹鋼 噴砂鈍化 38mm Ø25mm M6 M6 ＜20μm ＜20μm M6×16內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-40T6 303不銹鋼 噴砂鈍化 40mm Ø25mm M6 M6 ＜20μm ＜20μm M6×16內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-45T6 303不銹鋼 噴砂鈍化 45mm Ø25mm M6 M6 ＜20μm ＜20μm M6×16內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-50T6 303不銹鋼 噴砂鈍化 50mm Ø25mm M6 M6 ＜20μm ＜20μm M6×16內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-55T6 303不銹鋼 噴砂鈍化 55mm Ø25mm M6 M6 ＜20μm ＜20μm M6×16內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-60T6 303不銹鋼 噴砂鈍化 60mm Ø25mm M6 M6 ＜20μm ＜20μm M6×16內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-70T6 303不銹鋼 噴砂鈍化 70mm Ø25mm M6 M6 ＜20μm ＜20μm M4×12內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-75T6 303不銹鋼 噴砂鈍化 75mm Ø25mm M6 M6 ＜20μm ＜20μm M6×16內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-80T6 303不銹鋼 噴砂鈍化 80mm Ø25mm M6 M6 ＜20μm ＜20μm M6×16內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-85T6 303不銹鋼 噴砂鈍化 85mm Ø25mm M6 M6 ＜20μm ＜20μm M6×16內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-100T6 303不銹鋼 噴砂鈍化 100mm Ø25mm M6 M6 ＜20μm ＜20μm M6×16內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-200T6 303不銹鋼 噴砂鈍化 200mm Ø25mm M6 M6 ＜20μm ＜20μm M6×16內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
SRA25-300T6 303不銹鋼 噴砂鈍化 300mm Ø25mm M6 M6 ＜20μm ＜20μm M6×16內六角緊定螺釘 1個 Ø6mm Ø2mm/2個
型號 PDF圖紙 3D圖紙
SRA25-12.5T4
SRA25-20T4
SRA25-25T4
SRA25-30T4
SRA25-38T4
SRA25-40T4
SRA25-45T4
SRA25-50T4
SRA25-55T4
SRA25-60T4
SRA25-70T4
SRA25-75T4
SRA25-80T4
SRA25-85T4
SRA25-100T4
SRA25-150T4
SRA25-200T4
SRA25-300T4
SRA25-20T6
SRA25-25T6
SRA25-30T6
SRA25-38T6
SRA25-40T6
SRA25-45T6
SRA25-50T6
SRA25-55T6
SRA25-60T6
SRA25-70T6
SRA25-75T6
SRA25-80T6
SRA25-85T6
SRA25-100T6
SRA25-200T6
SRA25-300T6
