25mm接桿轉接支架

ZOLIX提供的25mm接桿轉接支架屬于25mm接桿的一類配件。此類轉接支架一端可通過螺釘鎖緊抱箍或沉頭孔結構與25mm接桿固定，轉接支架另一端可通過不同的安裝接口與其他光機械產品固定，從而形成25mm接桿的多種轉接應用。

產品咨詢

資料下載

產品概述

25 mm接桿轉接支架

產品說明

· 針對25 mm 接桿系列的安裝轉接支架

· 固定在25 mm 接桿上的轉接支架安裝的其他光機械均可拆卸
· 可用于自由空間或者籠式系統的轉接應用

25 mm接桿轉接支架，轉接籠式系統

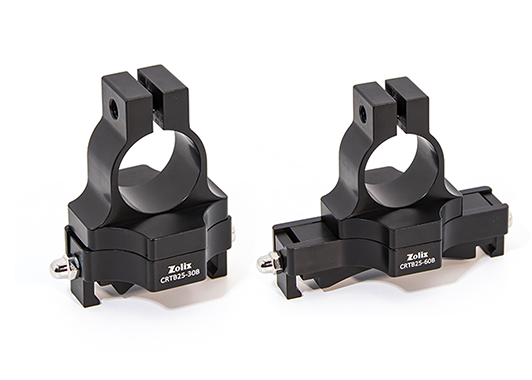

產品型號	CRTB25-30B	CRTB25-60B
材質	6061-T6鋁合金	6061-T6鋁合金
表面處理	黑色陽極氧化	黑色陽極氧化
兼容系統	30mm籠式	60mm籠式
夾持接桿直徑	Ø25mm	Ø25mm
夾持籠式系統方向	水平/豎直	水平/豎直
接桿夾持孔徑公差范圍	+0.05~+0.10mm	+0.05~+0.10mm
接桿鎖緊螺釘規格	M6/1個	M6/1個
安裝接桿與籠桿垂直度公差	0.025mm	0.025mm
籠桿鎖緊螺釘規格	M4/1個	M4/1個
單包產品數量	1件	1件

25 mm接桿轉接支架，安裝板轉接自由空間系統

選型表

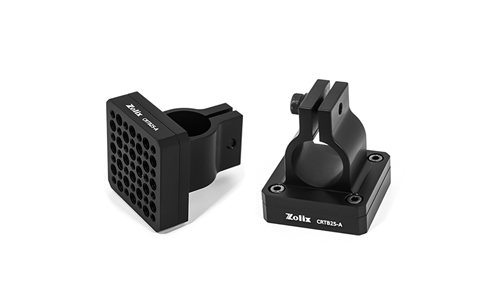

型號	CRTB25-A
材質	6061-T6鋁合金
表面處理	黑色陽極氧化
夾持接桿直徑	Ø25mm
安裝板尺寸規格	50.8mm×50.8mm
安裝螺孔規格	25×M4和24×M6
安裝板同類螺孔間距	12.5mm
接桿夾持孔徑公差范圍	+0.04~+0.08mm
接桿夾持孔中心距安裝面距離	29.2mm
整體高度	58.2mm
單包產品數量	1件

25 mm接桿轉接支架，正交夾具轉接自由空間系統

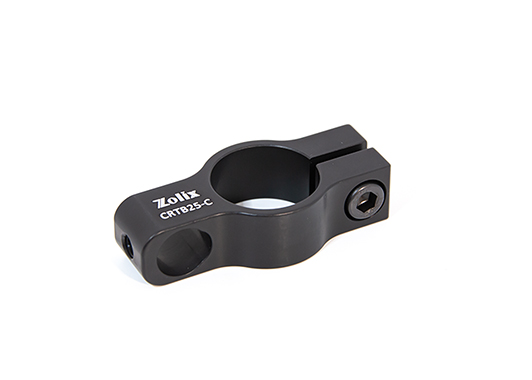

產品型號	CRTB25-C
材質	6061-T6鋁合金
表面處理	黑色陽極氧化
夾持接桿直徑	Ø25mm夾持轉接Ø12.7mm
25mm接桿鎖緊螺釘規格	M6/1個
25mm與12.7mm接桿轉接垂直度公差	0.02mm
12.7mm接桿鎖緊螺釘規格	M6滾花旋鈕/1個
接桿夾持孔徑公差范圍	Ø25mm（+0.01~+0.08mm）/Ø12.7mm（0~+0.05mm）
轉接角度	90°
單包產品數量	1件

托梁轉接支架，轉接自由空間系統

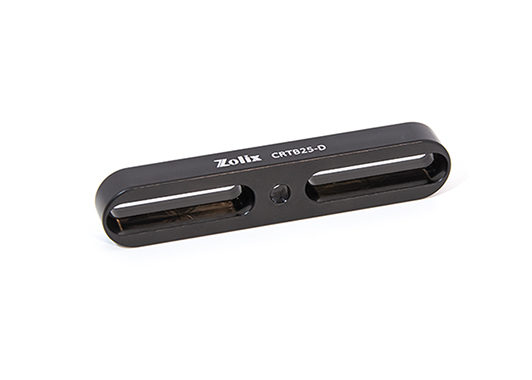

產品型號	CRTB25-D
材質	6061-T6鋁合金
表面處理	黑色陽極氧化
安裝面平行度公差	0.03mm
安裝孔規格	中心M4沉頭孔，兩側M4沉頭腰型槽孔
中心沉頭孔規格	M4沉頭孔
腰型沉頭孔規格	腰型長26mm，M4沉頭孔/2個
單包產品數量	1件

型號	PDF圖紙	3D圖紙
CRTB25-30B
CRTB25-60B
CRTB25-A
CRTB25-C
CRTB25-D

25mm接桿轉接支架
