CRW25系列接桿墊片
產品說明
- 采用 303 不銹鋼制造，表面噴砂鈍化處理后有良好消光效果
- 中心∅6.4 mm通孔
- 1mm、2mm、3mm、4mm、5mm、8mm 六種厚度規格可選
- 附贈2個圓柱銷

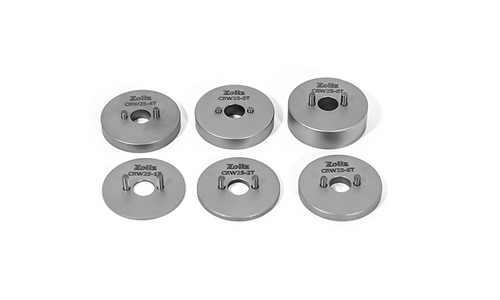

Z0LIX 提供的 Ø25mm墊片，可增加Ø25mm 無底座光學接桿高度，其Ø25 mm墊片有1mm、2mm、3mm、4mm、5mm、8mm 六種厚度規格可選。墊片頂部帶有兩個為Ø2 mm的定位銷孔，購買墊片時附贈2個圓柱銷，用于定位墊片在無底座光學接桿上的位置。墊片并提供單個裝與五個裝兩種規格。
CRW25系列接桿墊片選型表
| 型號 |
材質 |
表面處理 |
厚度 |
外徑規格 |
中心孔規格 |
定位銷孔規格/數量 |
附送圓柱銷規格 |
附送圓柱銷數量 |
厚度公差 |
數量 |
| CRW25-1T |
303不銹鋼 |
噴砂鈍化 |
1mm |
Ø25mm |
Ø6.4mm貫穿孔 |
Ø2mm/2個 |
Ø2×5mm |
2個 |
±0.05mm |
1個 |
| CRW25-1T-P5 |
303不銹鋼 |
噴砂鈍化 |
1mm |
Ø25mm |
Ø6.4mm貫穿孔 |
Ø2mm/2個 |
Ø2×5mm |
2個 |
±0.05mm |
5個 |
| CRW25-2T |
303不銹鋼 |
噴砂鈍化 |
2mm |
Ø25mm |
Ø6.4mm貫穿孔 |
Ø2mm/2個 |
Ø2×5mm |
2個 |
±0.05mm |
1個 |
| CRW25-2T-P5 |
303不銹鋼 |
噴砂鈍化 |
2mm |
Ø25mm |
Ø6.4mm貫穿孔 |
Ø2mm/2個 |
Ø2×5mm |
2個 |
±0.05mm |
5個 |
| CRW25-3T |
303不銹鋼 |
噴砂鈍化 |
3mm |
Ø25mm |
Ø6.4mm貫穿孔 |
Ø2mm/2個 |
Ø2×5mm |
2個 |
±0.05mm |
1個 |
| CRW25-3T-P5 |
303不銹鋼 |
噴砂鈍化 |
3mm |
Ø25mm |
Ø6.4mm貫穿孔 |
Ø2mm/2個 |
Ø2×5mm |
2個 |
±0.05mm |
5個 |
| CRW25-4T |
303不銹鋼 |
噴砂鈍化 |
4mm |
Ø25mm |
Ø6.4mm貫穿孔 |
Ø2mm/2個 |
Ø2×5mm |
2個 |
±0.05mm |
1個 |
| CRW25-4T-P5 |
303不銹鋼 |
噴砂鈍化 |
4mm |
Ø25mm |
Ø6.4mm貫穿孔 |
Ø2mm/2個 |
Ø2×5mm |
2個 |
±0.05mm |
5個 |
| CRW25-5T |
303不銹鋼 |
噴砂鈍化 |
5mm |
Ø25mm |
Ø6.4mm貫穿孔 |
Ø2mm/2個 |
Ø2×5mm |
2個 |
±0.05mm |
1個 |
| CRW25-5T-P5 |
303不銹鋼 |
噴砂鈍化 |
5mm |
Ø25mm |
Ø6.4mm貫穿孔 |
Ø2mm/2個 |
Ø2×5mm |
2個 |
±0.05mm |
5個 |
| CRW25-8T |
303不銹鋼 |
噴砂鈍化 |
8mm |
Ø25mm |
Ø6.4mm貫穿孔 |
Ø2mm/2個 |
Ø2×5mm |
2個 |
±0.05mm |
1個 |
| CRW25-8T-P5 |
303不銹鋼 |
噴砂鈍化 |
8mm |
Ø25mm |
Ø6.4mm貫穿孔 |
Ø2mm/2個 |
Ø2×5mm |
2個 |
±0.05mm |
5個 |
