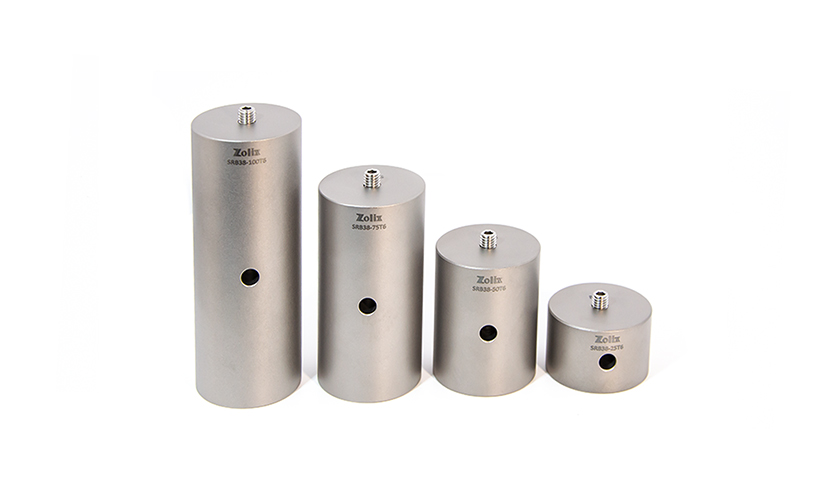

SRB系列光學接桿產品說明
- 直徑 38 mm 的一體式光學接桿可作為光機元件的基礎支撐部件
- 采用 303 不銹鋼制造，表面噴砂鈍化處理后有極佳消光效果
- 光學接桿頂部底部均為 M6 螺紋孔
- 光學接桿本體外圓中心徑向具備1個Ø6mm 貫穿孔，可用于其安裝在面包板或光學平臺等產品上加力鎖緊或拆卸使用
Z0LIX 提供的 38mm 無底座光學接桿采用 303 不銹鋼實心結構一體式設計，具備極佳的強度與剛度，表面經過細膩砂化及鈍化處理，具備極佳的消光效果。其光學接桿常用于光機元件構成系統的基礎支撐部件，是光機械中使用較多的基礎產品。我們提供的 38mm 無底座光學接桿頂部、底部均為M6螺紋孔，其中接桿長度范圍在 25mm~400mm，共有10種長度可選。頂部與底部的安裝螺紋孔可用于連接光機元件與平臺基礎。光學接桿與面包板或光學平臺的安裝可使用底部 M6 螺孔連接，并使用接桿徑向Ø6mm 貫穿孔配合內六角扳手等工具進行鎖緊或拆卸。若標準光學接桿無合適高度，我們同時也提供Ø38 mm墊片，可增加Ø 38mm 無底座光學接桿高度，墊片頂帶有Ø6.6 mm 通孔。Ø38mm墊片有1mm、2mm、3mm、4mm、5mm、10mm 六種厚度規格可選。
|
型號
|
材質
|
表面處理
|
長度
|
外徑規格
|
頂部螺紋孔規格
|
底部螺紋孔規格
|
平行度
|
垂直度
|
附送螺釘規格/數量
|
徑向貫穿孔規格
|
|
SRB38-25T6
|
303不銹鋼
|
噴砂鈍化
|
25mm
|
Ø38mm
|
M6
|
M6
|
＜30μm
|
＜30μm
|
M6×16內六角緊定螺釘/1個
|
Ø6mm
|
|
SRB38-50T6
|
303不銹鋼
|
噴砂鈍化
|
50mm
|
Ø38mm
|
M6
|
M6
|
＜30μm
|
＜30μm
|
M6×16內六角緊定螺釘/1個
|
Ø6mm
|
|
SRB38-75T6
|
303不銹鋼
|
噴砂鈍化
|
75mm
|
Ø38mm
|
M6
|
M6
|
＜30μm
|
＜30μm
|
M6×16內六角緊定螺釘/1個
|
Ø6mm
|
|
SRB38-100T6
|
303不銹鋼
|
噴砂鈍化
|
100mm
|
Ø38mm
|
M6
|
M6
|
＜30μm
|
＜30μm
|
M6×16內六角緊定螺釘/1個
|
Ø6mm
|
|
SRB38-150T6
|
303不銹鋼
|
噴砂鈍化
|
150mm
|
Ø38mm
|
M6
|
M6
|
＜30μm
|
＜30μm
|
M6×16內六角緊定螺釘/1個
|
Ø6mm
|
|
SRB38-200T6
|
303不銹鋼
|
噴砂鈍化
|
200mm
|
Ø38mm
|
M6
|
M6
|
＜30μm
|
＜30μm
|
M6×16內六角緊定螺釘/1個
|
Ø6mm
|
|
SRB38-250T6
|
303不銹鋼
|
噴砂鈍化
|
250mm
|
Ø38mm
|
M6
|
M6
|
＜30μm
|
＜30μm
|
M6×16內六角緊定螺釘/1個
|
Ø6mm
|
|
SRB38-300T6
|
303不銹鋼
|
噴砂鈍化
|
300mm
|
Ø38mm
|
M6
|
M6
|
＜30μm
|
＜30μm
|
M6×16內六角緊定螺釘/1個
|
Ø6mm
|
|
SRB38-350T6
|
303不銹鋼
|
噴砂鈍化
|
350mm
|
Ø38mm
|
M6
|
M6
|
＜30μm
|
＜30μm
|
M6×16內六角緊定螺釘/1個
|
Ø6mm
|
|
SRB38-400T6
|
303不銹鋼
|
噴砂鈍化
|
400mm
|
Ø38mm
|
M6
|
M6
|
＜30μm
|
＜30μm
|
M6×16內六角緊定螺釘/1個
|
Ø6mm
|
