說明：
SMGON 系列產品是卓立漢光開發的手動擺動滑臺，該系列產品主體材料采用優質不 銹鋼，使用弧形 V 型滾珠導軌導向， 分厘卡驅動的手動擺動滑臺。臺面運行平穩可靠， 靈 敏度高。臺面多種標準孔位的安裝孔適合不同需要，下方標準固定孔方便將其與其他滑臺 連接，組成多維滑臺。
SMGON系列精密直驅式手動擺動臺（真空）特點：
•采用分厘卡驅動，靈敏度高
•采用弧形V型滾珠導軌，運行平穩

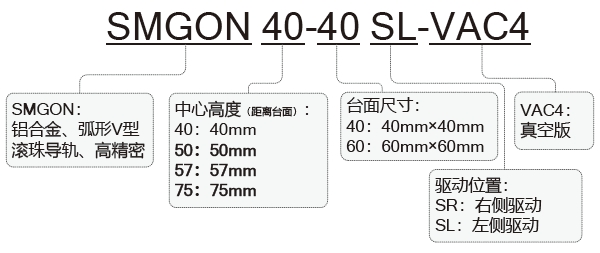

命名規則：
SMGON系列精密直驅式手動擺動臺（真空）選型表：
|
型號 |
SMGON40-40SL/SR-VAC4 |
|
SMGON57-40SL/SR-VAC4 |
|
SMGON50-60SL/SR-VAC4 |
SMGON75-60SL/SR-VAC4 |
|
行程( ° ) |
±7 |
±5 |
±5 |
±4 |
||
|
設計中心高 |
40 |
57 |
50 |
75 |
||
|
臺面尺寸 |
40×40 |
60×60 |
||||
|
厚度 |
17 |
25 |
||||
|
導軌 |
弧形V型滾珠導軌 |
|||||
|
驅動方式 |
分厘卡 |
|||||
|
主體材料及表面處理 |
鋁合金，黑色陽極氧化處理 |
|||||
|
自重（Kg） |
0.3 |
0.3 |
0.7 |
0.7 |
||
|
旋轉中心跳動(μm） |
≤15 |
|||||
|
刻度最小讀數( ° ) |
0.1 |
|||||
|
中心負載（Kg） |
3 |
5 |
||||
