φ12mm系列升降桿座

當您俯身在密布的光路中，已經調好角度位置，只希望在稍稍調整接桿高度，而保持接桿的角度不變時，請選擇PHVP 系列升降桿座。

產品咨詢

資料下載

資料與圖紙

產品概述

PHVP-1/PHVP-2升降桿座

當您俯身在密布的光路中，已經調好角度位置，只希望在稍稍調整接桿高度，而保持接桿的角度不變時，請選擇PHVP 系列升降桿座。

使用時先將升降桿座固定在光路中選定位置，將接桿插入升降桿座中心孔，粗調好高度后用接桿鎖緊手輪鎖緊。調整升降部到預期高度，用升降部鎖緊手輪鎖緊，完成調整。

PHVP-1/PHVP-2升降桿座選型表：

型號	PHVP-1	PHVP-2
總體高度L（mm）	72~87	95~120
微調高度	15	25
自重（Kg）	0.1	0.15

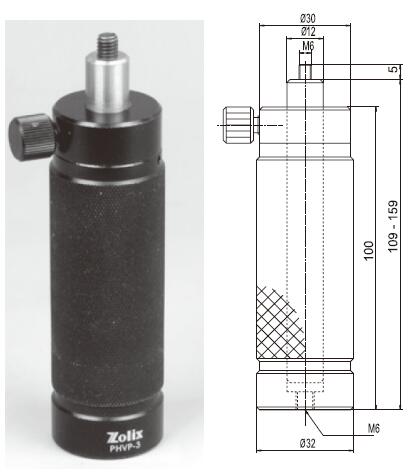

PHVP-3升降桿座

具有高度微調功能，精加工升降螺紋帶給您舒適的感受。中心升降桿頂部的標準螺紋孔可與多種關聯產品連接，適配性強。

技術指標:

微調高度：50 mm

自重：0.6Kg

型號	PDF圖紙	3D圖紙
PHVP-1
PHVP-2
PHVP-3		???????
