籠式結構件及配件

可調光闌，籠板安裝座，同軸-接桿轉接件，安裝板遮光墊圈





產品咨詢
資料下載
產品概述
可調光闌
Zolix 提供可兼容籠式系統的可調光闌，并且外殼底部 有 M4 螺紋孔。外殼含三個 Ø6 mm 孔，可兼容 CSSP 系列 接桿，并且具有 2 mm 六角扳手調節的撓性夾緊。

• 兼容30 mm籠式系統的連續可調光闌
• 外殼底部帶M4螺紋孔
• 黑色陽極氧化的鋁制外殼

籠板安裝座
Zolix 提供的 30 mm 籠板安裝座，帶兩個 M6 孔槽，一個 M4 沉頭孔槽，用于將 30 mm 籠板直接固定在光學平臺或面包板上。購買 CSBP1 安裝座贈送 2 個 M6 圓柱頭內六角螺釘和M6 墊片以及一個 M4 圓柱頭螺釘。

• 主體材質6061鋁合金
• 黑色陽極氧化
• 2個M6孔槽，1個M4沉頭孔槽

同軸-接桿轉接件
Zolix 提供的 同軸 - 接桿轉接件，可夾持標準 Ø12.7 mm 接桿，轉接件底部內壁上的凹槽與接桿形成雙線接觸，側面帶 M5 彈簧式滾花內六角手?jǐn)Q鎖緊螺絲，同時可接入 30 mm 籠式系統中，且能安裝 Ø25.4 mm 光學元件。在高度調節方面，支架底座帶有一個通孔，接桿可以完全貫通到底部，以調節元器件高度。

• 將Ø12.7 mm接桿和組件安裝到籠式系統中
• 緊定螺絲固定Ø6 mm接桿，手?jǐn)Q螺絲固定Ø12.7 mm光學接桿
• 中心帶SM1螺紋通孔

CSMAD-10
CSMAD-20
安裝板遮光墊圈
Zolix 提供的籠板遮光墊圈用于遮擋兩個籠板之間的光。壓縮回彈性強的泡棉材料在未壓縮狀態下的厚度為 6 mm，適應于凹凸不平的表面，從而維持兩個安裝部件之間的不透光密封狀態。

• 用于30 mm籠式系統
• 未壓縮狀態下厚度為6 mm

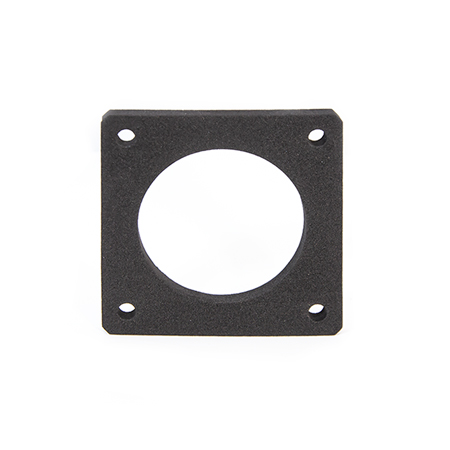

60mm籠式安裝板遮光墊圈

產品說明

材質：進口泡棉
兼容60mm籠式系統
具有較強的壓縮回彈性
用于遮擋兩籠板之間的光

ZOLIX 籠板遮光墊圈兼容 60mm 籠式系統，專用于阻隔相鄰籠板間的雜散光。產品采用進口泡棉材質，具備高壓縮回彈性，能緊密貼合凹凸不平的表面，確保兩組件間的有效密封性。

型號

CSSW2

CSSW2-P5

材質

進口泡棉

進口泡棉

通光孔徑

Ø53mm

Ø53mm

兼容系統

60mm籠式系統

60mm籠式系統

數量

1個

5個



卡入式接桿安裝架

材質：6061-T6鋁合金
適用于60mm籠式系統
撓性結構設計，方便安裝拆卸

ZOLIX提供的籠式安裝架適用于支撐已安裝好的60mm籠式系統，無法單獨使用。其采用撓性鎖緊機構，無需拆卸籠式系統即可安裝使用，通過側邊M2.5 內六角圓柱頭螺釘固定。中間M4沉頭孔用于安裝接桿使用。

型號

CSPM2-B

材質

6061-T6鋁合金

表面處理方式

黑色陽極氧化

安裝孔規格

M4沉頭孔

安裝孔數量

3個

撓性鎖緊螺釘規格

M2.5 內六角圓柱頭螺釘

兼容系統

60mm籠式系統

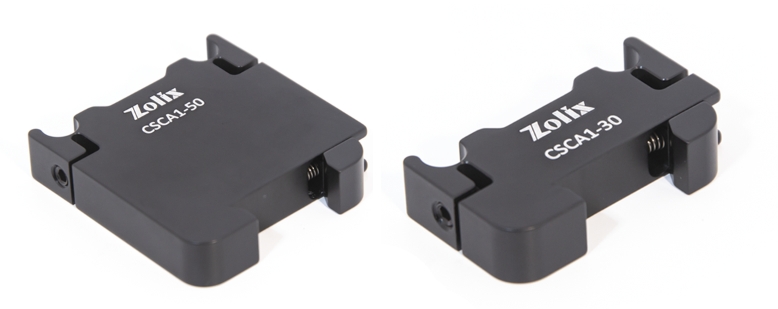

30mm籠式燕尾安裝座

· 材質：6061-T6鋁合金

· 適用于30mm籠式系統

· 將30mm籠式系統搭接至燕尾導軌上

· 光軸中心高度：導軌表面上方30 mm或50 mm

ZOLIX 提供的籠式安裝座兼容 30mm 籠式系統，可將其穩固搭建于燕尾導軌之上。該安裝座提供 30mm 和 50mm 兩種光軸中心高規格可選，其燕尾槽式設計，用戶能夠根據應用需求快速拆卸或替換籠式系統組件。

型號

CSCA1-30

CSCA1-50

材質

6061-T6鋁合金

6061-T6鋁合金

表面處理方式

黑色陽極氧化

黑色陽極氧化

光軸高度

30mm

50mm

兼容系統

30mm籠式系統

30mm籠式系統

安裝方式

CSOB系列燕尾槽導軌

CSOB系列燕尾槽導軌

籠式系統搭接方式

卡入式

卡入式

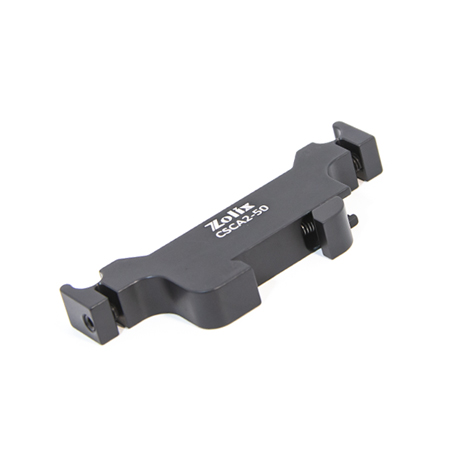

60mm籠式燕尾安裝座

· 材質：6061-T6鋁合金

· 適用于60mm籠式系統

· 將60mm籠式系統搭接至燕尾導軌上

· 光軸中心高度：導軌表面上方50mm

ZOLIX提供的60 mm籠式安裝座兼容60mm籠式系統使用，可將籠式系統搭建至燕尾導軌上，光軸中心高為50mm，燕尾槽式設計可便于根據應用需求來快速拆卸或替換籠式系統組件。

型號

CSCA2-50

材質

6061-T6鋁合金

表面處理方式

黑色陽極氧化

光軸高度

50mm

兼容系統

60mm籠式系統

安裝方式

CSOB系列燕尾槽導軌

籠式系統搭接方式

卡入式
  型號 PDF圖紙 3D圖紙
可調光闌 CSAD1-20
籠板安裝座 CSBP1
同軸-接桿轉接件 CSMAD-10
  CSMAD-20
安裝板遮光墊圈 CSSW1
60mm籠式安裝板遮光墊圈 CSSW2
  CSSW2-P5
卡入式接桿安裝架 CSPM2-B
30mm籠式燕尾安裝座 CSCA1-30
  CSCA1-50
60mm籠式燕尾安裝座 CSCA2-50
