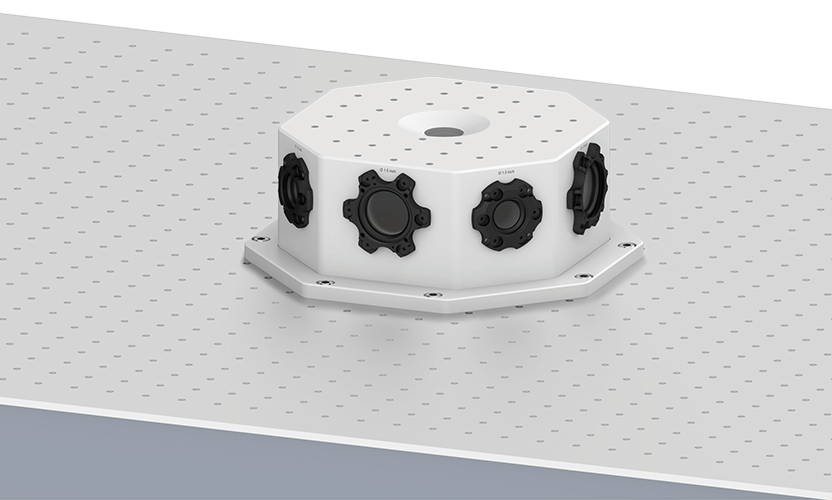

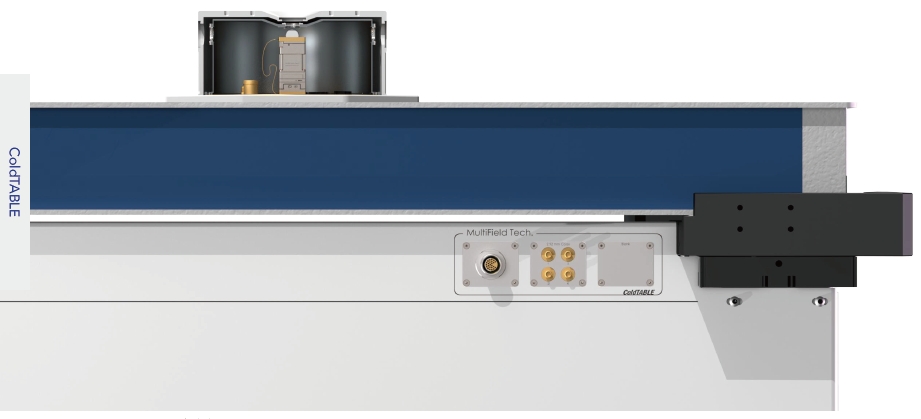

圖 1. ColdTABLE系統總覽
1. 振動情況
- < 5 nm P-P 振動水平（3個方向）@系統最低溫*

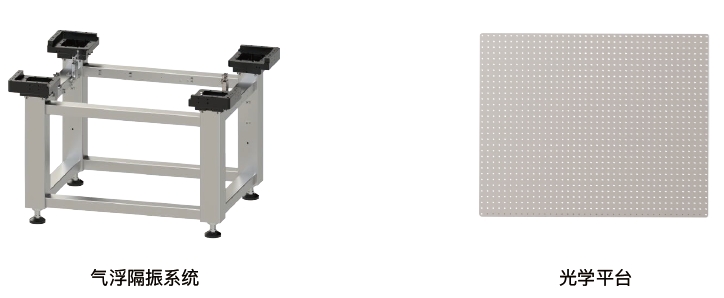

- 氣浮平臺可隔離壓縮機及環境中的振動噪音
2. 降溫性能
- < 2.8 K 系統最低溫
- 180 分鐘，系統300 K降至 4 K
- 溫度范圍：2.8 K - 320 K
- 無需液氦消耗

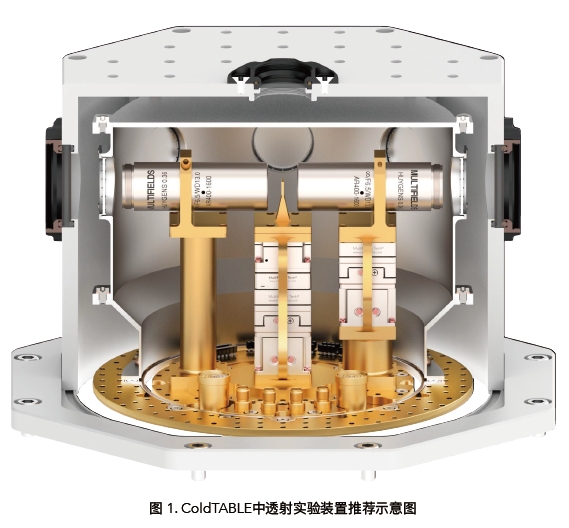

3. 低溫物鏡&壓電運動模組 (選件)
- 低溫物鏡： N.A. 0.90, 0.60 & 0.36 , 詳見4.1
- 完整的壓電運動解決方案, 詳見4.2

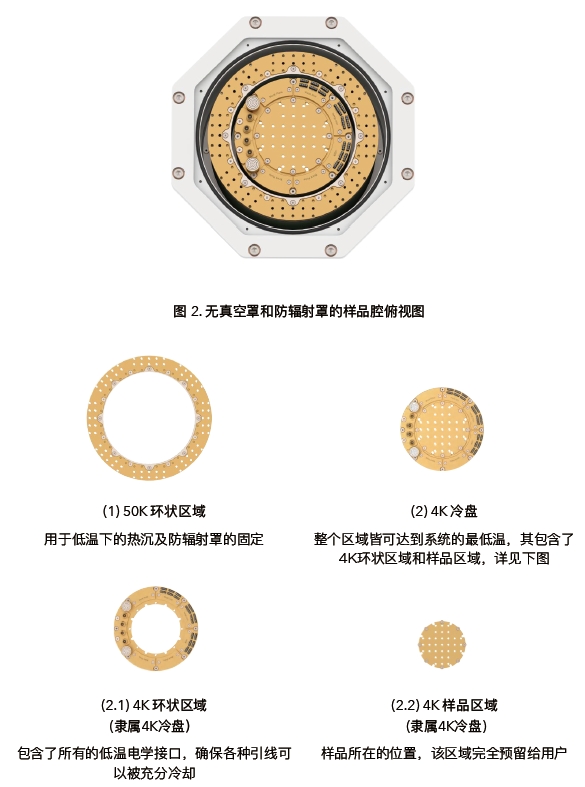

4. 尺寸信息 & 光學接口
- ∅100 mm 4K冷盤區域
- 側面8個光學窗口 + 頂部1個光學窗口
? ColdTABLE

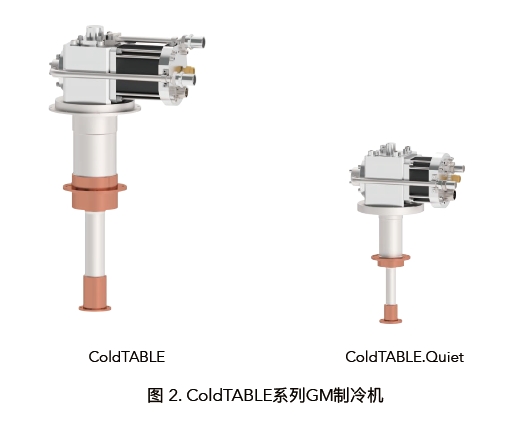

對于一般的低溫和低振動應用場景， ColdTABLE采用大功率GM制冷機，在確保系統的低振動前 提下，為用戶提供更為出色的低溫性能和制冷效率。

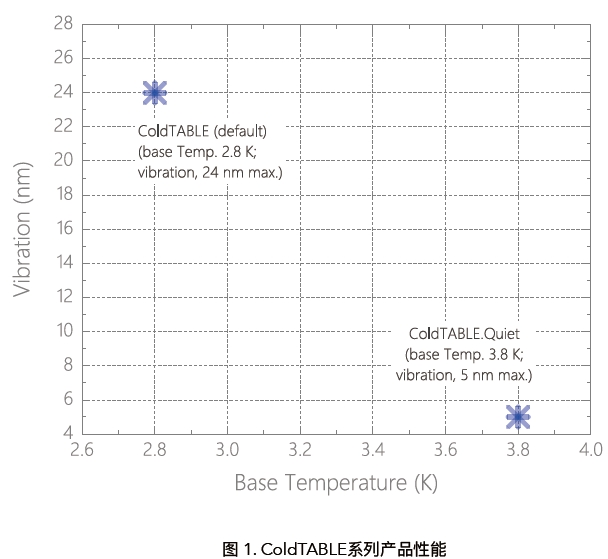

1. 振動水平
- < 24 nm P-P 振動水平（3個方向）@系統最低溫
- 氣浮平臺可隔離壓縮機及環境中的振動噪音
2. 制冷性能
- < 2.8 K 系統最低溫
- 制冷功率 220 mW @ 4.2 K
- 3小時降溫時間, 從 300 K 到 4 K
- 溫度范圍2.8 K - 320 K
- 水冷壓縮機
? ColdTABLE.Quiet
對于振動環境要求極為嚴苛的應用場景，我們?yōu)橛脩籼峁┝诵碌倪x擇——ColdTABLE.Quiet。
1. 振動水平
- < 5 nm P-P 振動水平（3個方向）@系統最低溫
- 壓縮空氣氣浮隔振系統
2. 制冷性能
- < 3.8 K 系統最低溫
- 制冷功率 40 mW @ 4.2 K
- 270分鐘降溫時間, 從 300 K 到 4 K
- 溫度范圍3.8 K - 320 K
- 風冷壓縮機
 |
 |
 |
|||

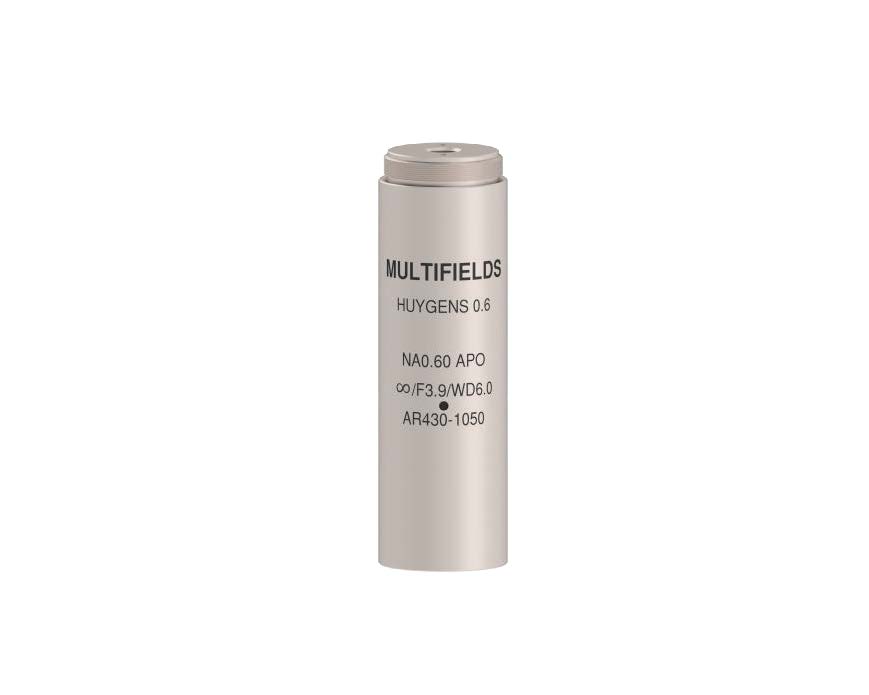

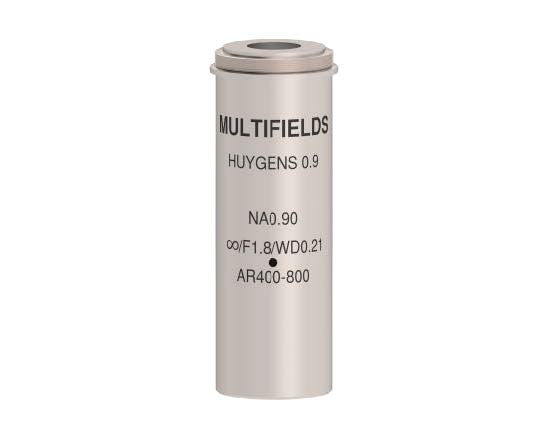

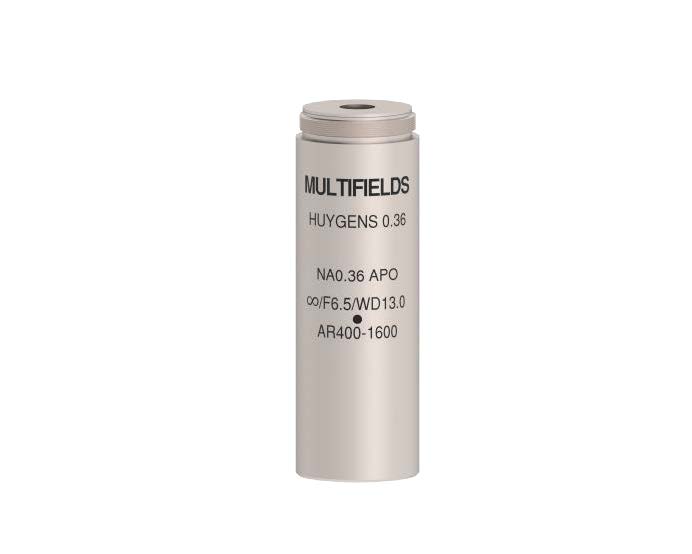

| 名稱型號 | Huygens-0.9 | Huygens-0.6 | Huygens-0.36 | ||
|
1 數值孔徑 (N.A.) |
0.90 |
0.60 |
0.36 |
||
|
2 工作距離 |
1.0 mm |
6.0 mm |
13.0 mm |
||
|
3 |
AR 鍍層 (> 85% 透射率) |
430 - 800 nm |
430 - 1050 nm |
400 - 1600 nm |
|
|
4 |
消色差范圍* (df < +/- Δ) |
460 - 590 nm |
470 - 670 nm |
430 - 1350 nm |
|
|
|
4 -350 K, 無磁結構 & 高真空兼容 (ultra-high vacuum on request) |
||||
|
6 光圈直徑 |
Φ 4.30 mm |
Φ 4.64 mm |
Φ 4.64 mm |
||
|
7 焦距 |
2.67 mm |
3.87 mm |
6.47 mm |
||
|
8 質量 |
50 g |
72 g |
55 g |
||
|
9 直徑 |
22 mm |
22 mm |
21.5 mm |
||
|
10 長度 |
59.5 mm |
71 mm |
64 mm |
||
|
11 螺紋 |
RMS（W20.32x0.706） |
||||

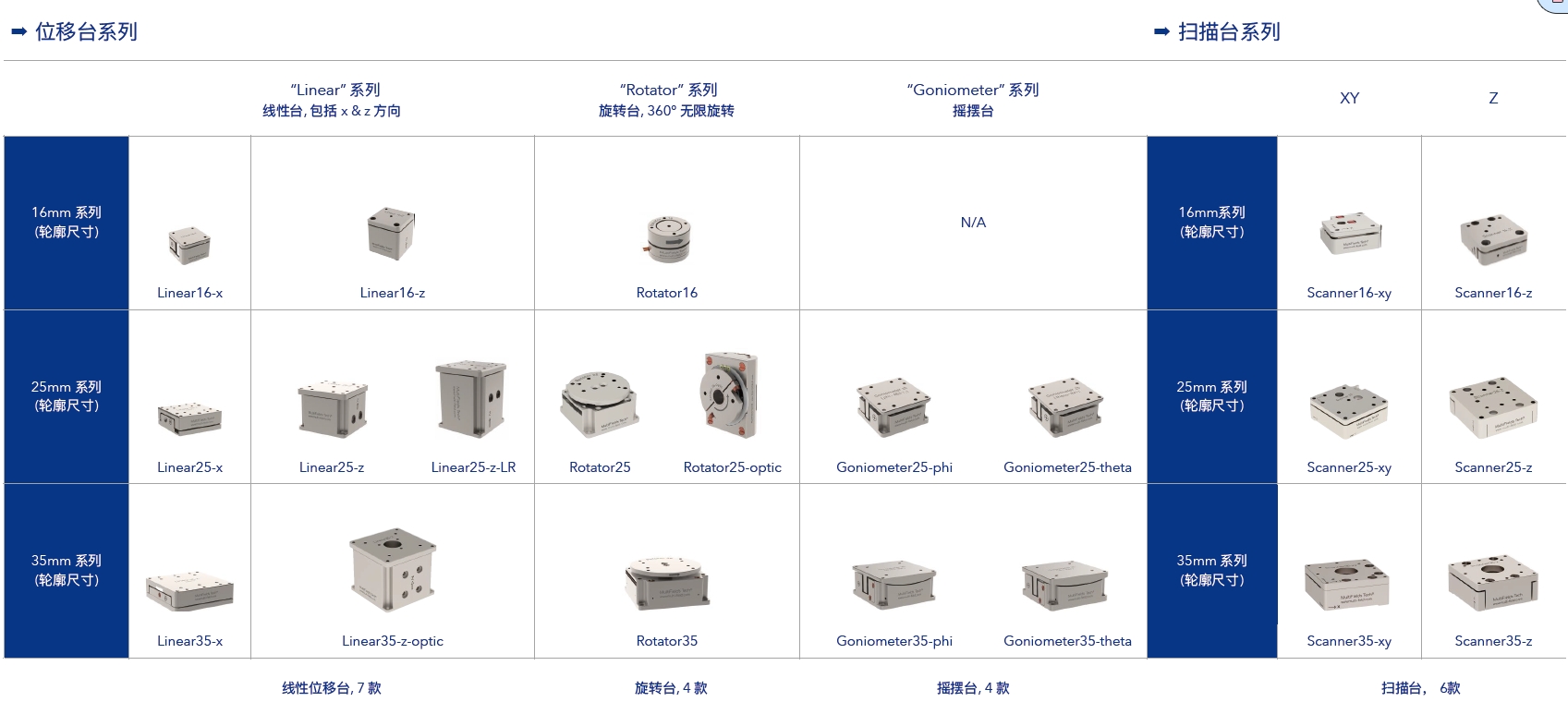

選件 2 — 壓電運動模塊, 產品系列
多場科技可提供完整的低溫壓電運動解決方案，涵蓋所有運動模塊，如具有長行程范圍的線性、旋轉和傾斜的位移臺，以及滿足高分辨率和小范圍動態運動需求的掃描臺。 壓電運動模塊是多場科技的—個獨立產品線，更多詳細信息見壓電運動產品手冊。
選件 3 — 樣品安裝

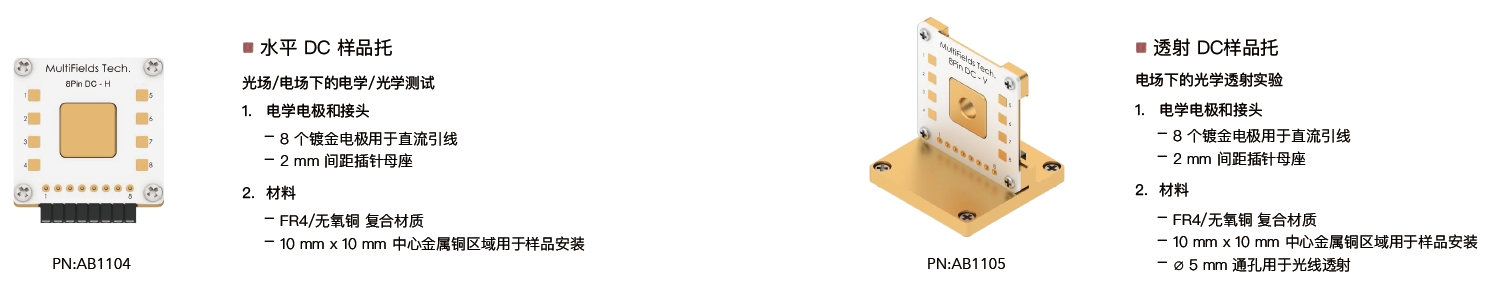

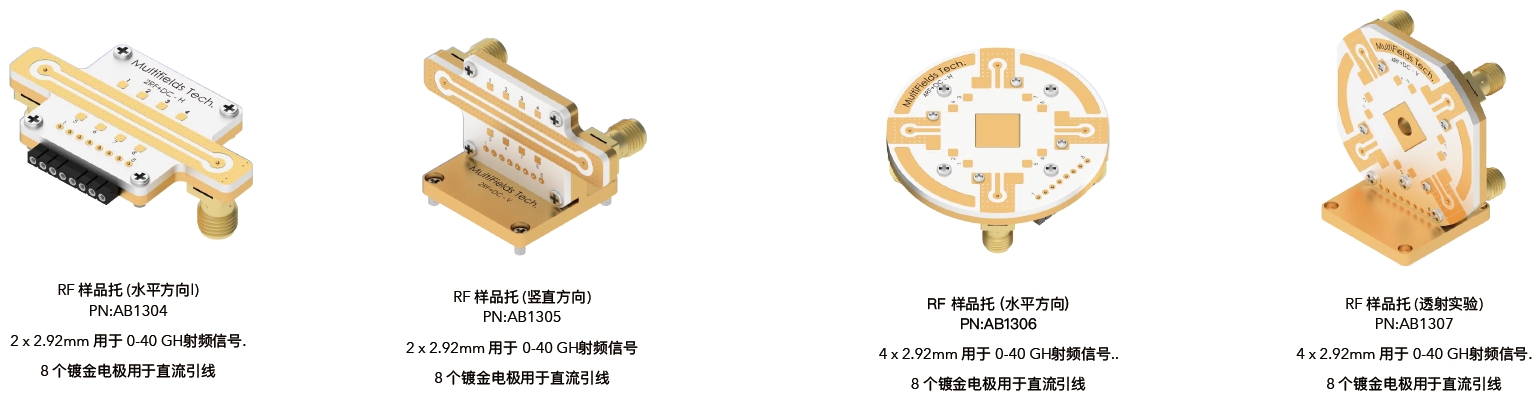

ColdTABLE為不同研究領域的用戶提供了與直流、射頻和同軸信號兼容的多種型號樣品托
? DC
? RF & DC
? 定制方案
提供定制化的方案來滿足用戶特殊的實驗需求。

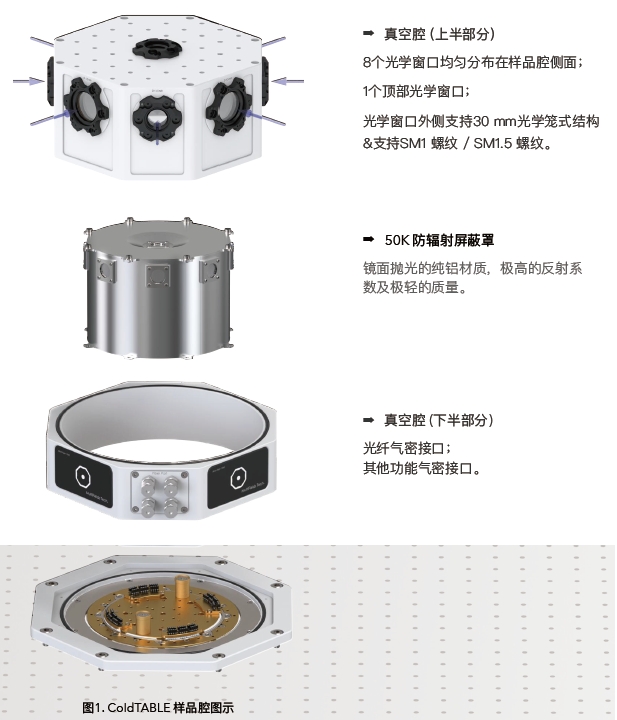

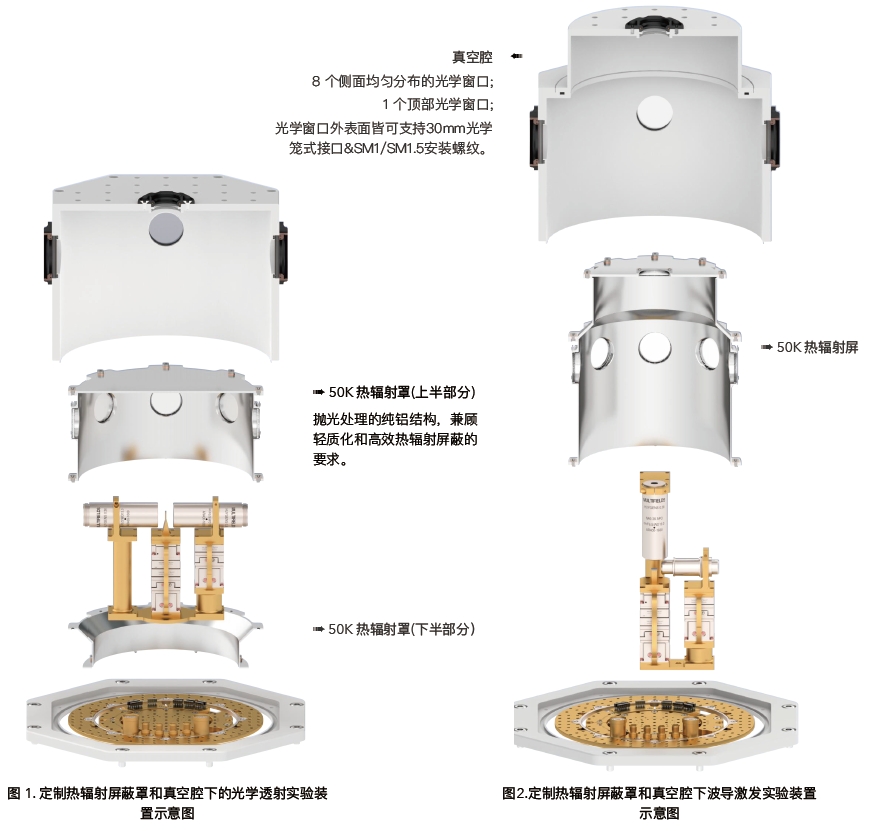

定制化方案 — 50 K熱輻射屏 & 真空腔
ColdTABLE可根據用戶設計圖紙?zhí)峁┒ㄖ苹臒彷椛湔趾驼婵涨患庸?nbsp;以滿足實驗需求。

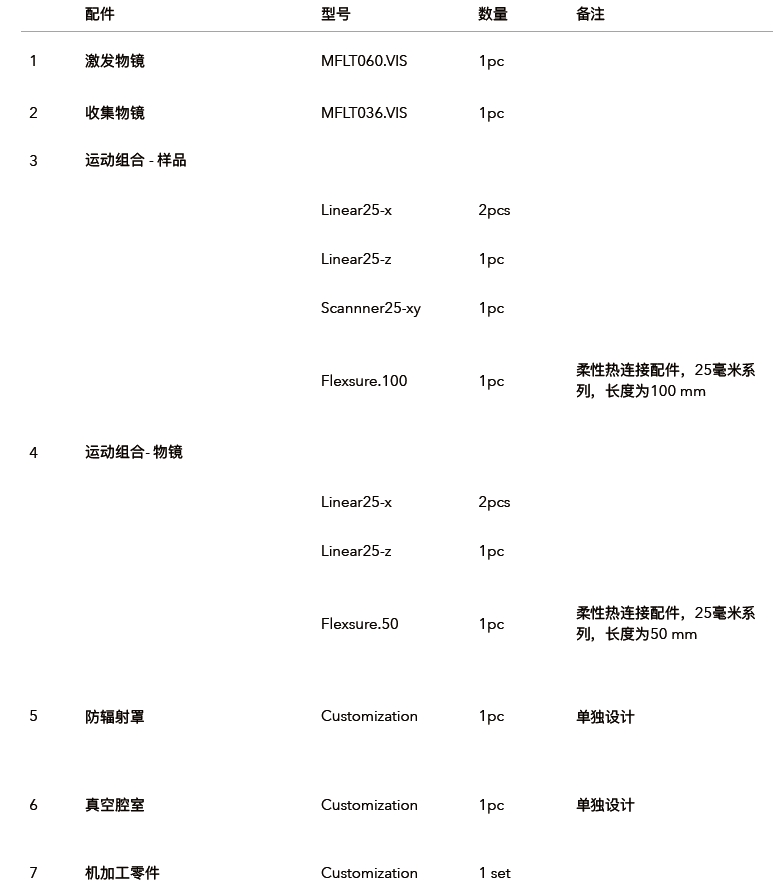

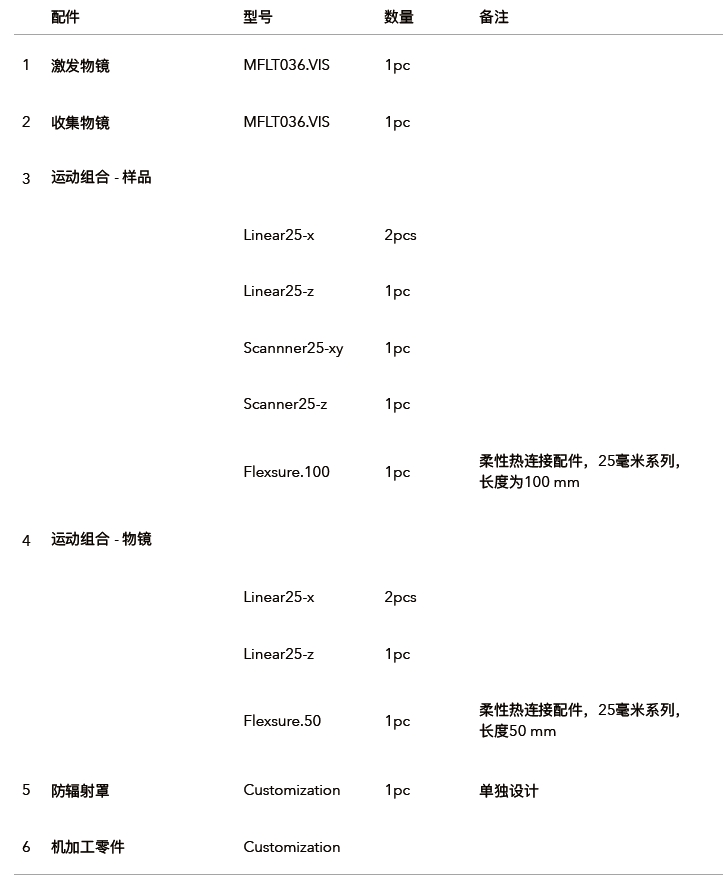

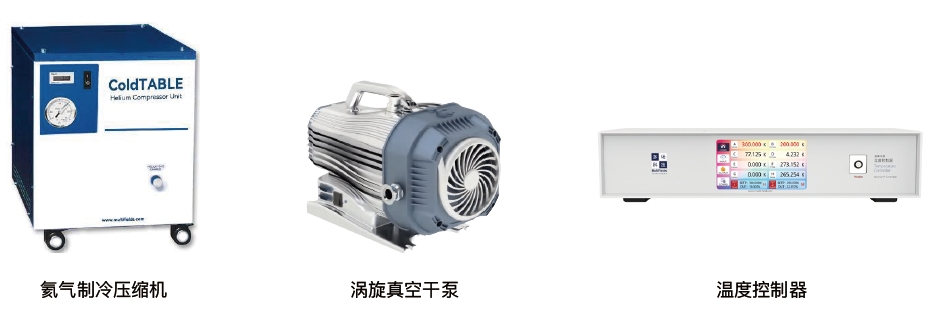

? 列表, 實驗必備配件

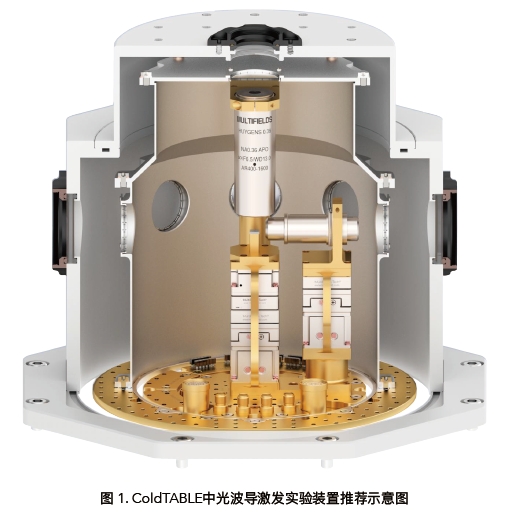

ColdTABLE , 案例分享 7.2, 光波導激發實驗
光波導激發實驗：互成90° 的物鏡布局，分別用于激發和收集信號。
? 真空中的光路設計
用于激發的激光通過水平放置的高數值孔徑低溫物鏡， 聚焦到樣品的解理面上進而耦合進入樣 品的平面波導中。該低溫物鏡被放置在XYZ壓電位移臺上，通過移動物鏡優化側面激勵光束的耦合 效率。進入樣品波導中的光信號與其中的各種散射中心發生相互作用，導致產生共振熒光。被散射 光子通過垂直安裝在頂部的第二個低溫物鏡收集，樣品同樣放置在XYZ壓電位移臺上，這些運動自 由度可以使實驗的激發和收集效率最優化，并選擇不同的散點中心進行研究。與此同時，在樣品下 壓電掃描臺允許通過非共振激發對樣品進行光柵成像。
同樣依據實驗需求，選擇兼容射頻、直流或同軸的樣品托。
將低溫、低振動技術與納米運動、低溫物鏡及其他技術相結合，為低溫光學實驗提供全面的解決方案。
|
—般指標 |
||
|
1 |
冷卻方式 |
閉循環GM 制冷機 |
|
2 |
減震技術 |
被動減震：氣浮隔振&多種阻尼減震 |
|
3 |
樣品環境 |
真空環境 |
|
4 |
最低溫區域 |
。100 mm & 。200 mm |
|
5 |
樣品安裝區域 |
M3 螺孔, 10 mm x 10 mm 矩陣分布 |
|
6 |
加熱器 &低溫溫度計 |
1支溫度計+ 1 支加熱器，用于系統溫度控制和監測 1支預留低溫溫度計，用于樣品溫度監測 |
|
7 |
光學窗口 |
1 個頂部窗口 + 8 個側面窗口 |
|
8 |
控制操作界面 |
自動化控制軟件，提供LabVIEW & Python 驅動程序 |
|
核心指標 |
||
|
9 |
溫度范圍 |
2.8 K - 320 K |
|
10 |
降溫時間 |
< 180 mins |
|
11 |
溫度穩定性 |
2 mK @ 4.5 K, 20 mK @ 300 K |
|
12 |
制冷功率 |
220 mW @ 4.2 K |
|
13 |
振動幅度 |
< 24 nm P-P, < 5 nm P-P for ColdTABLE.Quiet |
|
14 |
極限真空 |
1E-8 mBar |
|
電學&光學接口 |
||
|
15 |
電學接口 |
24DC 線路，預留給用戶 + 24DC 線路，用于壓電運動控制 |
|
16 |
射頻接口 |
4 x 2.92 mm氣密接頭，最高可達 40 GHz |
|
17 |
光纖接口 |
4 個單模光纖的氣密接頭 |
|
18 |
預留低溫轉接板數量 |
2 pcs |
|
選件 |
||
|
19 |
低溫運動模組 |
25 mm & 35 mm 系列低溫壓電位移臺和掃描臺 |
|
20 |
低溫物鏡 |
N.A. ~0.90, 0.60 & 0.36 低溫無磁物鏡 |
|
閉循環制冷機 |
||
|
21 |
耗電功率 |
8kW @ 380 V, 1.5 kW @ 220 V for ColdTABLE.Quiet |
|
22 |
冷卻方式 |
水冷, 風冷 for ColdTABLE.Quiet |
|
系統尺寸和質量 |
||
|
23 |
外型尺寸 (W x L x H) |
800 mm x 1000 mm x 800 mm @ 光學平臺 400 mm x 450 mm x 650 mm @ 壓縮機 |
|
24 |
系統質量 |
150 kg @ 光學平臺 75 kg @ 壓縮機 |
|
升級 |
||
|
25 |
顯微鏡 |
共聚焦顯微 |
