正交轉向板，籠式轉接板，垂直安裝板，籠板定位器，對準板

正交轉向板等

Zolix 提供的同軸正交轉向板，可實現將 30 mm 籠式系統垂直安裝在 30 mm 籠式系統或者 60 mm 籠式系統中，每個轉向板帶 8 個 Ø6 mm 安裝孔，用于 6 根籠桿，每根籠桿通過內六角螺絲固定，均可用 2 mm 內六角扳手緊固，中心 SM1 螺紋通孔，可安裝 SM1 螺紋套筒或 Ø25.4 mm 光學元件。


產品咨詢
資料下載
產品概述
(1)正交轉向板，30 mm籠式系統轉30 mm籠式系統
Zolix 提供的正交轉向板可實現 30 mm 籠式系統垂直安裝在 30 mm 籠式系統中，正面 Ø6mm 接桿安裝孔通過 M4 緊定螺釘固定，側面 Ø6 mm 接桿撓性通過 M2.5 圓柱頭螺釘固定（注意必須在裝入籠桿的時候緊固螺絲，緊固時抱緊接桿即可），均使用 2 mm 的六角扳手緊固，中間帶 SM1 螺紋通孔，可安裝 Ø25.4 mm 最大厚度 6 mm 光學元件，SM1R 卡環單獨售賣。
• 材質：6061鋁合金
• 將30 mm籠式系統垂直安裝在30mm籠式系統中
• 帶SM1內螺紋，用于SM1透鏡套筒和Ø25.4 mm光學元件
• 側面帶撓性鎖緊方式

產品型號

功能

CSCP-30

30 mm籠式系統轉30 mm籠式系統

(2)正交轉向板，30 mm籠式系統轉60 mm籠式系統
正交轉向板 CSCP-60 可實現 30 mm 籠式系統垂直安裝在 60 mm 籠式系統中，正面 Ø6 mm接桿安裝孔通過 M4 緊定螺釘固定，側面 Ø6mm 接桿通過 M4 緊定螺釘固定，均使用 2 mm的六角扳手緊固，中間帶 SM1 螺紋通孔，可安裝 Ø25.4 mm 最大厚度 6 mm 光學元件，SM1R卡環單獨售賣。
• 材質：6061鋁合金
• 將30 mm籠式系統垂直安裝在60mm籠式系統中
• 帶SM1內螺紋，用于SM1透鏡套筒和Ø25.4 mm光學元件

產品型號

功能

CSCP-60

30 mm籠式系統轉60 mm籠式系統

籠式轉接板
籠式轉接板適用于籠式系統中 30 mm 和 60mm 組件的轉接。中心有 1 個 SM1 螺紋貫穿孔，附帶 2 個 SM1R 卡環，安裝 Ø25.4 mm 最大厚度8.5 mm 的光學元件。帶 1 個 M4 螺紋孔用于安裝接桿。每個籠桿通孔側面帶有2個M3內六角螺釘，兼容 1.5 mm 六角扳手。
• 材質：材質：6061鋁合金
• SM1螺紋貫穿孔，附帶2個SM1R卡環
• 兼容30 mm和60 mm籠式系統

產品型號

規格

通光孔徑

CSAB-2

30 mm籠式系統轉60 mm籠式系統

Ø23mm

垂直安裝板
垂直安裝板可在光學平臺 / 面包板上垂直安裝 30mm/60mm 籠式系統， U 型沉頭槽設計，可垂直固定在光學平臺 / 面包板上，板上有 8 個用
于安裝 Ø6mm 光學接桿的通孔，安裝板中間為SM1 安裝孔，兼容 SM1 規格螺紋光機械件。側面 M4 螺紋孔可連接光學接桿。
• 材質：材質：6061鋁合金
• 兼容30mm和60mm籠式系統

產品型號

材質

CSABV-2

6061鋁合金

籠板定位器
Zolix 提供的籠板定位器可用于記錄籠板的位置，方便在籠式系統中移動和重新定位。定位器厚度 3.5 mm，兼容 30 mm 和 60 mm 籠式系統。夾緊方式采用撓性夾緊，用1.5 mm六角扳手緊固，安裝時不需要拆卸其余零件。
• 主體材質6061鋁合金
• 記錄籠式系統中組件的位置
• 撓性夾緊

產品型號

夾持直徑

厚度

CSCP-6C

Ø6mm

3.5mm

對準板
Zolix 30 mm 籠式系統對準板是一種快速嵌入式可見光對準工具，其通孔直徑為 Ø0.9 mm，且外部有多個同心環，用來對準籠式系統的中心，為可見光對準提供便利，簡化光路準直過程。

• 材質：6061 鋁合金
• 兼容30 mm籠式系統
• 中心Ø0.9 mm通孔

產品型號

中心孔直徑

CSAT1

Ø0.9mm

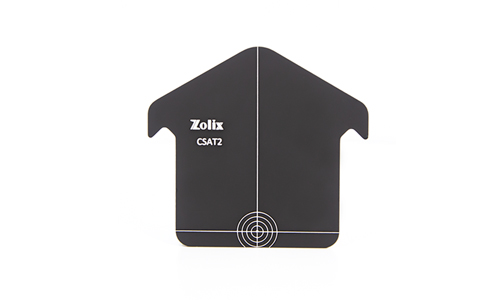

60mm對準班

材質：6061-T6鋁合金
表面處理：黑色陽極氧化
適用于60mm籠式系統

ZOLIX提供的對準板適用于60mm籠式系統中的光束對準，中心帶有通孔，為光束對準提供便利，簡化光路準直過程。對準板帶有激光雕刻的同心環、XY軸刻線，以達到最優目測對準效果。

型號

CSAT2

材質

6061-T6鋁合金

表面處理方式

黑色陽極氧化

中心孔尺寸

Ø0.9mm

兼容系統

60mm籠式系統
型號 PDF圖紙 3D圖紙
CSCP-30
CSCP-60
CSAB-2
CSABV-2
CSCP-6C
CSAT1
CSAT2
